Εισαγωγή

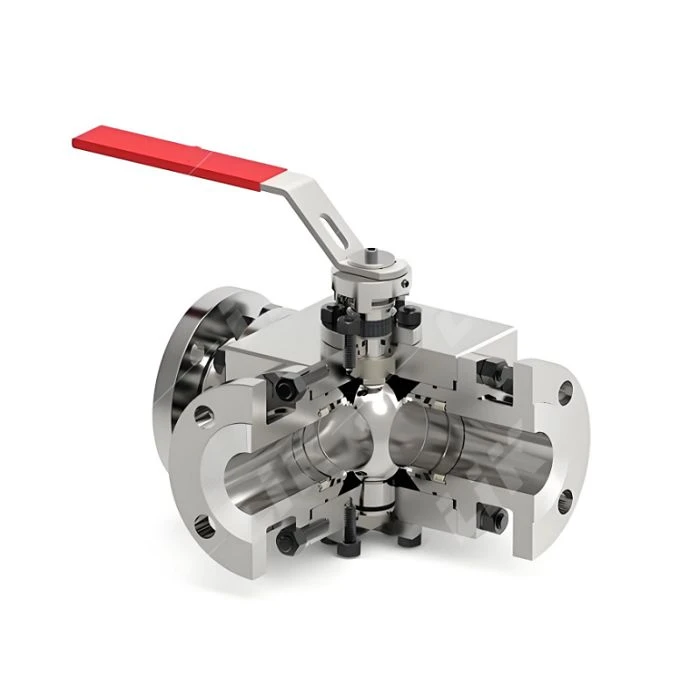

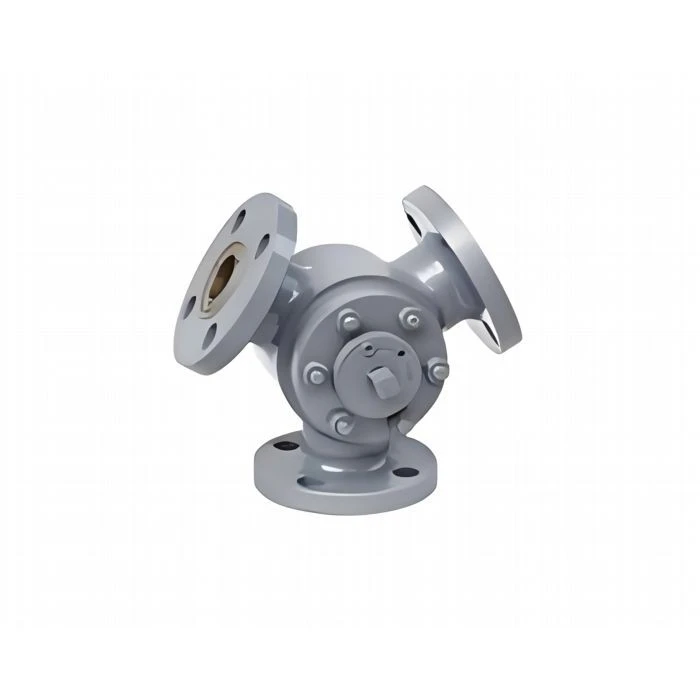

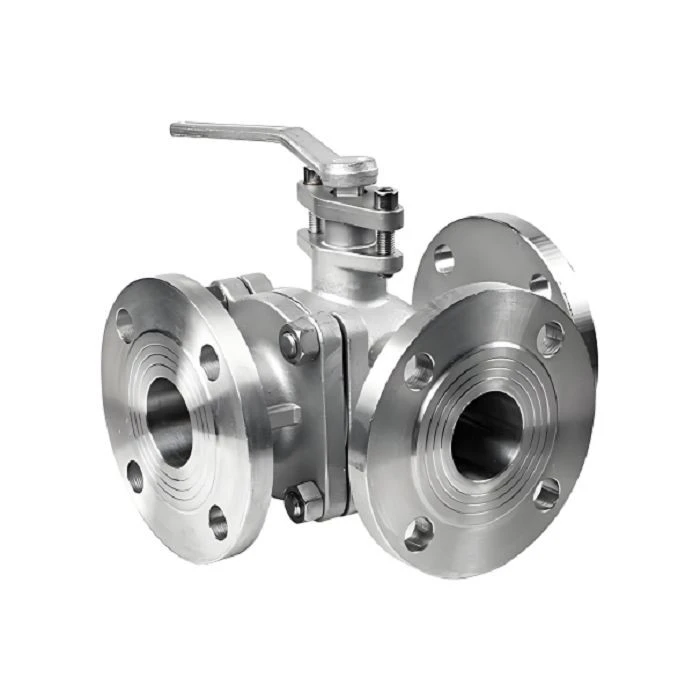

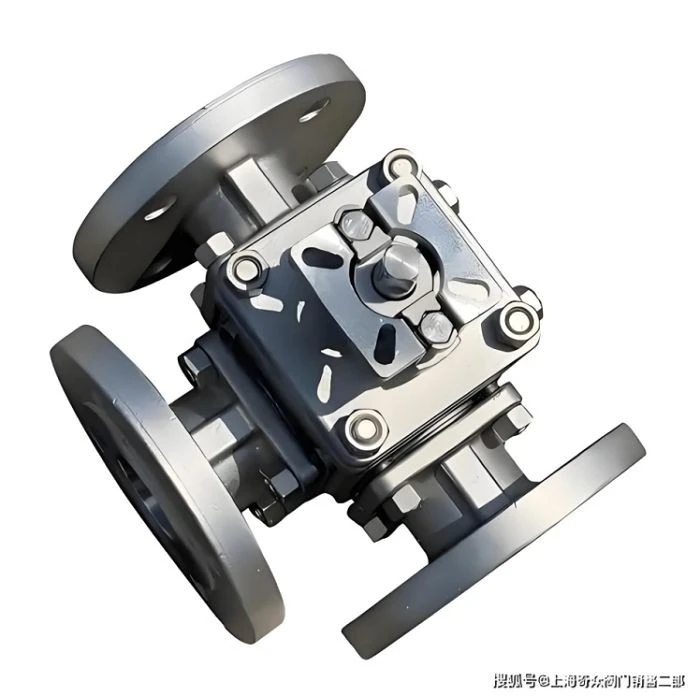

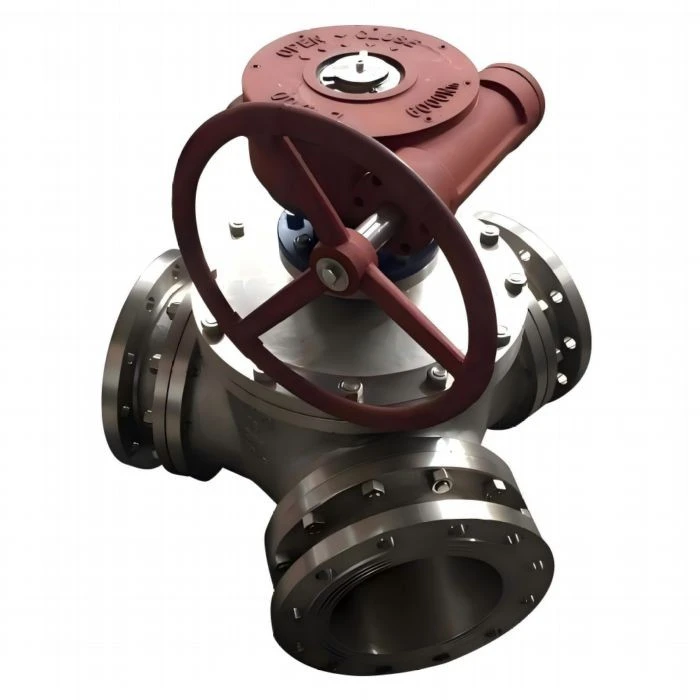

Οι σφαιρικές βαλβίδες Mutiport Way είναι σφαιρικές βαλβίδες που ελέγχουν τη ροή των μέσων μέσω μιας δομής διαδρομής ροής τριών ή τεσσάρων κατευθύνσεων και χρησιμοποιούνται σε συστήματα αγωγών που απαιτούν εναλλαγή πολλαπλών-διαδρομών.
Προσδιορισμός
|
Προσδιορισμός |
Καθέκαστα |
|
Μοντέλο |
3-way P30A / 4-way P40A OR OEM |
|
Κατασκευή |
Σχιστό σώμα με φλάντζα με 3 ή 4 θύρες |
|
Μέγεθος |
1/2" – 10" (DN15-DN250) |
|
Εκτίμηση πίεσης |
PN16-40 / ANSI 150-300 |
|
Σύνδεση |
Φλάντζα RF ή άλλο κατόπιν αιτήματος. Συμβατό με ASME B16.5 |
|
Υλικά |
ASTM A105 / ASTM A479 F304 / ASTM A479 F316 |
|
Καθίσματα |
Μαλακό ή μεταλλικό κάθισμα |
|
Μαξιλαράκι τοποθέτησης για ενεργοποιητή |
ISO 5211 |
|
Θερμοκρασία εργασίας |
-196 μοίρες έως +400 μοίρες |
|
Πρότυπα Σχεδιασμού |
Πρόσωπο με πρόσωπο: ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
Πρόσοψη φλάντζας |
RF σύμφωνα με EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Διάτρηση φλάντζας |
Μετρικές οπές ανά EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Κατηγορία στεγανότητας |
API 598 Cl. A / ASME B16.104 / FCI 70-2 Cl. VI / GOST 54808 Cl. A / EN 12266-1 / ISO 5208 |
|
Σχεδιασμός στελέχους |
Anti blow-out |
Χαρακτηριστικά
Σταθερή διαδρομή εναλλαγής ροής:Τα εσωτερικά κανάλια (σε σχήμα L{0}} ή σχήμα T-) της μπάλας καθορίζουν τη συνδεσιμότητα και οι θέσεις ανοίγματος και κλεισίματος αντιστοιχούν σε μια καθαρή διαδρομή ροής. Η λογική μεταγωγής ορίζεται άμεσα από τη δομή, χωρίς να απαιτείται πρόσθετος έλεγχος αλληλασφάλισης.
Κεντρικός έλεγχος διαρροών:Η λειτουργικότητα πολλαπλών{0}}τρόπων ολοκληρώνεται σε ένα μόνο σώμα βαλβίδας. Η επιφάνεια στεγανοποίησης συγκεντρώνεται στην περιοχή επαφής μεταξύ της σφαίρας και της έδρας της βαλβίδας. Η κλειστή κατάσταση πληροί τις απαιτήσεις API 598 Class A και EN 12266-1, μειώνοντας τις διαδρομές διαρροής που προκαλούνται από πολλαπλά σημεία σύνδεσης.

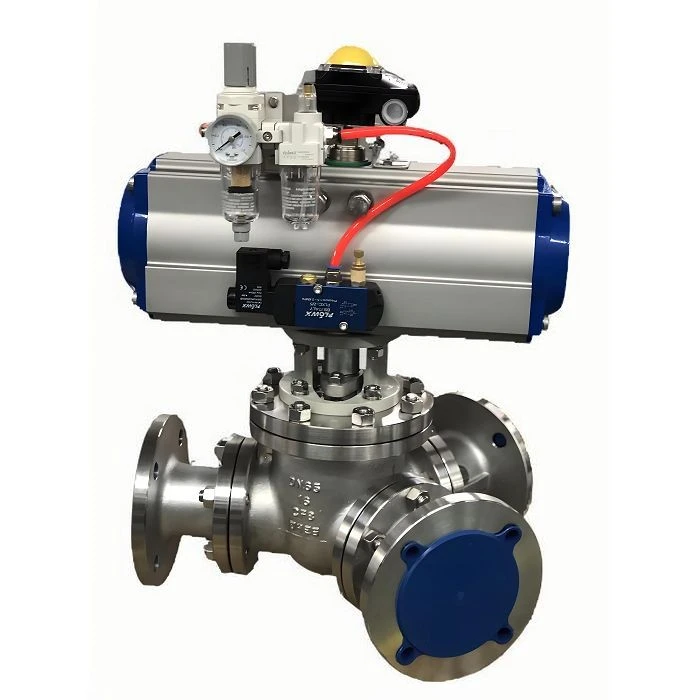

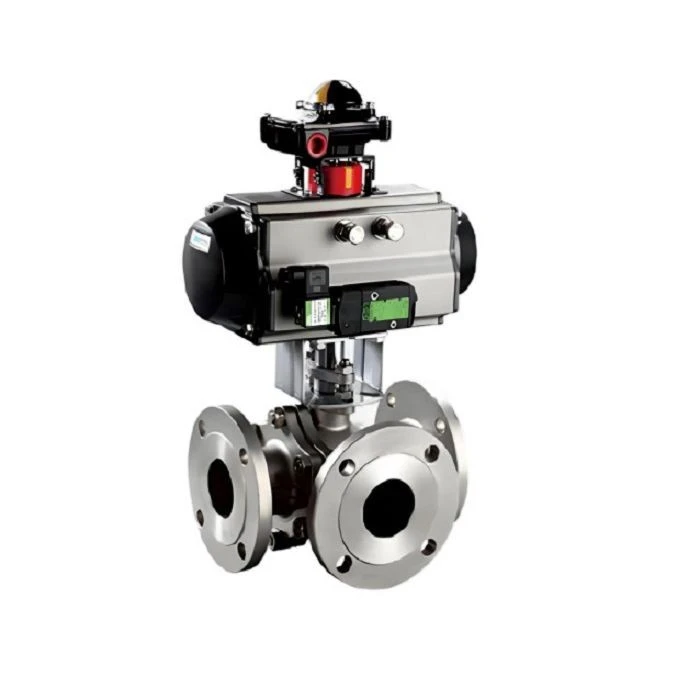

Unified Actuator Drive:Η διεπαφή κορυφής του σώματος της βαλβίδας συμμορφώνεται με το ISO 5211. Η εναλλαγή μεταξύ πολλαπλών καναλιών ροής επιτυγχάνεται με έναν μόνο ενεργοποιητή που οδηγεί την περιστροφή της μπάλας, εξαλείφοντας την ανάγκη για σύνδεση πολλαπλών ενεργοποιητών.
Εφαρμογές
Πετροχημική Βιομηχανία:Χρησιμοποιείται για διανομή μέσων ή εναλλαγή μεταξύ πολλαπλών αγωγών διεργασιών, επιτρέποντας τη μετατροπή διαφορετικών διαδρομών διεργασίας.
Επεξεργασία νερού:Χρησιμοποιείται για εναλλαγή κατεύθυνσης ροής και έλεγχο διανομής μεταξύ εισροής/εκροής ή πολλαπλών δεξαμενών.
Φαρμακευτικά και εκλεκτά χημικά:Χρησιμοποιείται σε συστήματα πολλαπλών-παρτίδων ή πολλαπλών-συνθέσεων για την επίτευξη εναλλαγής και απομόνωσης διαφορετικών διαδρομών μέσων.
Ηλεκτρικά και Βιομηχανικά Συστήματα:Χρησιμοποιείται σε νερό ψύξης ή σε βοηθητικά συστήματα για την επίτευξη εκτροπής υγρών και ελέγχου αναστροφής.
